Power Capacitors
Low voltage power capacitors
|
rated voltage 230 V, 50 Hz, 3 phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CSADG 1-0,23/2,5 |
3-phase, delta |
230 |
2,5 |
3x50,1 |
3x6,3 |
ø85x245/296 |
0,9 |
|
CSADG 1-0,23/4 |
3-phase, delta |
230 |
4 |
3x80,3 |
3x10,0 |
ø85x245/296 |
1,1 |
|
CSADG 1-0,23/5 |
3-phase, delta |
230 |
5 |
3x100,0 |
3x12,6 |
ø85x245/296 |
1,2 |
|
CSADG 1-0,23/7,5 |
3-phase, delta |
230 |
7,5 |
3x150,0 |
3x18,8 |
ø110x245/296 |
1,7 |
|
CSADG 1-0,23/10 |
3-phase, delta |
230 |
10 |
3x201,0 |
3x25,1 |
ø110x245/296 |
2 |
|
CSADG 1-0,23/12,5 |
3-phase, delta |
230 |
12,5 |
3x251,0 |
3x31,4 |
ø110x245/296 |
2 |
|
rated voltage 240 V, 50 Hz, 3 phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CSADG 1-0,24/5 |
3-phase, delta |
240 |
5 |
3x92,1 |
3x12,0 |
ø85x245/296 |
1,1 |
|
CSADG 1-0,24/7,5 |
3-phase, delta |
240 |
7,5 |
3x138,2 |
3x18,1 |
ø85x245/296 |
1,2 |
|
CSADG 1-0,24/10 |
3-phase, delta |
240 |
10 |
3x184,0 |
3x24,1 |
ø110x245/296 |
1,9 |
|
CSADG 1-0,24/12,5 |
3-phase, delta |
240 |
12,5 |
3x230,3 |
3x30,1 |
ø110x245/296 |
2,1 |
|
rated voltage 400 V, 50 Hz, 3 phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CSADG 1-0,4/0,5 |
3-phase, delta |
400 |
0,5 |
3x3,3 |
3x0,7 |
ø85x175/226 |
0,5 |
|
CSADG 1-0,4/0,8 |
3-phase, delta |
400 |
0,8 |
3x5,3 |
3x1,2 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,4/1 |
3-phase, delta |
400 |
1 |
3x6,6 |
3x1,4 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,4/1,5 |
3-phase, delta |
400 |
1,5 |
3x9,9 |
3x2,2 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,4/2 |
3-phase, delta |
400 |
2 |
3x13,3 |
3x2,9 |
ø85x175/226 |
0,7 |
|
CSADG 1-0,4/2,5 |
3-phase, delta |
400 |
2,5 |
3x16,6 |
3x3,6 |
ø85x175/226 |
0,7 |
|
CSADG 1-0,4/3,15 |
3-phase, delta |
400 |
3,15 |
3x20,9 |
3x4,5 |
ø85x175/226 |
0,7 |
|
CSADG 1-0,4/4 |
3-phase, delta |
400 |
4 |
3x26,5 |
3x5,8 |
ø85x245/296 |
0,8 |
|
CSADG 1-0,4/5 |
3-phase, delta |
400 |
5 |
3x33,2 |
3x7,2 |
ø85x175/226 |
0,9 |
|
CSADG 1-0,4/6,25 |
3-phase, delta |
400 |
6,25 |
3x41,5 |
3x9,0 |
ø85x175/226 |
1 |
|
CSADG 1-0,4/7,5 |
3-phase, delta |
400 |
7,5 |
3x49,7 |
3x10,8 |
ø85x245/296 |
1 |
|
CSADG 1-0,4/8 |
3-phase, delta |
400 |
8 |
3x53,1 |
3x11,5 |
ø85x245/296 |
1 |
|
CSADG 1-0,4/10 |
3-phase, delta |
400 |
10 |
3x66,3 |
3x14,4 |
ø85x245/296 |
1,1 |
|
CSADG 1-0,4/12,5 |
3-phase, delta |
400 |
12,5 |
3x82,9 |
3x18,0 |
ø85x245/296 |
1,2 |
|
CSADG 1-0,4/15 |
3-phase, delta |
400 |
15 |
3x99,5 |
3x21,7 |
ø110x245/296 |
1,6 |
|
CSADG 1-0,4/20 |
3-phase, delta |
400 |
20 |
3x133,0 |
3x28,9 |
ø110x245/296 |
1,9 |
|
CSADG 1-0,4/25 |
3-phase, delta |
400 |
25 |
3x166,0 |
3x36,1 |
ø110x245/296 |
2,1 |
|
CSADG 3-0,4/30 |
3-phase, delta |
400 |
30 |
3x199,0 |
3x43,4 |
ø136x220/271 |
2,9 |
|
CSADG 3-0,4/33,3 |
3-phase, delta |
400 |
33,3 |
3x221 |
3x48,1 |
ø136x261/324 |
3,1 |
|
CSADG 3-0,4/37,5 |
3-phase, delta |
400 |
37,5 |
3x249 |
3x54,2 |
ø136x261/324 |
3,3 |
|
CSADG 3-0,4/40 |
3-phase, delta |
400 |
40 |
3x265 |
3x57,8 |
ø136x261/324 |
3,4 |
|
CSADP 3-0,4/50 |
3-phase, delta |
400 |
50 |
3x332,0 |
3x72,0 |
ø136x355/418 |
5,2 |
|
rated voltage 400 V, 50 Hz, single phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CVADG 1-0,4/0,5 |
1-phase |
400 |
0,5 |
1x9,9 |
1x1,3 |
ø85x175/226 |
0,7 |
|
CVADG 1-0,4/0,8 |
1-phase |
400 |
0,8 |
1x15,9 |
1x2,0 |
ø85x175/226 |
0,7 |
|
CVADG 1-0,4/1 |
1-phase |
400 |
1 |
1x19,9 |
1x2,5 |
ø85x175/226 |
0,7 |
|
CVADG 1-0,4/1,5 |
1-phase |
400 |
1,5 |
1x29,8 |
1x3,8 |
ø85x175/226 |
0,7 |
|
CVADG 1-0,4/2 |
1-phase |
400 |
2,5 |
1x39,8 |
1x5,0 |
ø85x175/226 |
0,7 |
|
CVADG 1-0,4/2,5 |
1-phase |
400 |
2,5 |
1x49,7 |
1x6,3 |
ø85x175/226 |
0,7 |
|
CVADG 1-0,4/3,15 |
1-phase |
400 |
3,15 |
1x62,7 |
1x7,9 |
ø85x175/226 |
0,7 |
|
CVADG 1-0,4/3,33 |
1-phase |
400 |
3,33 |
1x66,2 |
1x8,3 |
ø85x175/226 |
0,8 |
|
CVADG 1-0,4/4 |
1-phase |
400 |
4 |
1x79,6 |
1x10 |
ø85x175/226 |
0,8 |
|
CVADG 1-0,4/5 |
1-phase |
400 |
5 |
1x99,5 |
1x12,5 |
ø85x175/226 |
0,9 |
|
CVADG 1-0,4/6,25 |
1-phase |
400 |
6,25 |
1x124,3 |
1x15,6 |
ø85x175/226 |
1 |
|
CVADG 1-0,4/6,67 |
1-phase |
400 |
6,67 |
1x132,7 |
1x16,7 |
ø85x175/226 |
1 |
|
CVADG 1-0,4/7,5 |
1-phase |
400 |
7,5 |
1x149,2 |
1x18,8 |
ø85x245/296 |
1 |
|
CVADG 1-0,4/8 |
1-phase |
400 |
8 |
1x159,2 |
1x20,0 |
ø85x245/296 |
1 |
|
CVADG 1-0,4/10 |
1-phase |
400 |
10 |
1x198,9 |
1x25,0 |
ø85x245/296 |
1,1 |
|
CVADG 1-0,4/12,5 |
1-phase |
400 |
12,5 |
1x248,7 |
1x31,3 |
ø85x245/296 |
1,2 |
|
CVADG 1-0,4/13,3 |
1-phase |
400 |
13,3 |
1x264,6 |
1x33,3 |
ø85x245/296 |
1,3 |
|
CVADG 1-0,4/15 |
1-phase |
400 |
15 |
1x298,4 |
1x37,5 |
ø110x245/296 |
1,6 |
|
rated voltage 415 V, 50 Hz, 3 phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CSADG 1-0,415/2 |
3-phase, delta |
415 |
2 |
3x12,3 |
3x2,8 |
ø85x175/226 |
0,7 |
|
CSADG 1-0,415/2,5 |
3-phase, delta |
415 |
2,5 |
3x15,4 |
3x3,5 |
ø85x175/226 |
0,7 |
|
CSADG 1-0,415/3,15 |
3-phase, delta |
415 |
3,15 |
3x19,4 |
3x4,4 |
ø85x175/226 |
0,7 |
|
CSADG 1-0,415/4 |
3-phase, delta |
415 |
4 |
3x24,6 |
3x5,6 |
ø85x175/226 |
0,8 |
|
CSADG 1-0,415/5 |
3-phase, delta |
415 |
5 |
3x30,8 |
3x6,9 |
ø85x175/226 |
0,9 |
|
CSADG 1-0,415/6,25 |
3-phase, delta |
415 |
6,25 |
3x38,5 |
3x8,7 |
ø85x175/226 |
1 |
|
CSADG 1-0,415/7,5 |
3-phase, delta |
415 |
7,5 |
3x46,2 |
3x10,4 |
ø85x245/296 |
1 |
|
CSADG 1-0,415/8 |
3-phase, delta |
415 |
8 |
3x49,3 |
3x11,1 |
ø85x245/296 |
1,1 |
|
CSADG 1-0,415/10 |
3-phase, delta |
415 |
10 |
3x61,6 |
3x13,9 |
ø85x245/296 |
1,2 |
|
CSADG 1-0,415/12,5 |
3-phase, delta |
415 |
12,5 |
3x77,0 |
3x17,4 |
ø85x245/296 |
1,3 |
|
CSADG 1-0,415/15 |
3-phase, delta |
415 |
15 |
3x92,4 |
3x20,9 |
ø110x245/296 |
1,7 |
|
CSADG 1-0,415/20 |
3-phase, delta |
415 |
20 |
3x123,0 |
3x27,8 |
ø110x245/296 |
2 |
|
CSADG 1-0,415/25 |
3-phase, delta |
415 |
25 |
3x154,0 |
3x34,8 |
ø110x245/296 |
2,2 |
|
CSADG 3-0,415/30 |
3-phase, delta |
415 |
30 |
3x184,8 |
3x41,8 |
ø136x220/271 |
3,3 |
|
CSADP 3-0,415/40 |
3-phase, delta |
415 |
40 |
3x246,0 |
3x55,6 |
ø136x261/324 |
4 |
|
CSADP 3-0,415/50 |
3-phase, delta |
415 |
50 |
3x308,0 |
3x69,9 |
ø136x355/418 |
5,5 |
|
rated voltage 440 V, 50 Hz, 3 phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CSADG 1-0,44/0,4 |
3-phase, delta |
440 |
0,4 |
3x2,2 |
3x0,5 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,44/0,5 |
3-phase, delta |
440 |
0,5 |
3x2,7 |
3x0,7 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,44/75 |
3-phase, delta |
440 |
0,75 |
3x4,1 |
3x1,0 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,44/0,8 |
3-phase, delta |
440 |
0,8 |
3x4,4 |
3x1,1 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,44/1 |
3-phase, delta |
440 |
1 |
3x5,5 |
3x1,3 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,44/1,5 |
3-phase, delta |
440 |
1,5 |
3x8,2 |
3x2,0 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,44/2 |
3-phase, delta |
440 |
2 |
3x11,0 |
3x2,6 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,44/2,5 |
3-phase, delta |
440 |
2,5 |
3x13,7 |
3x3,3 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,44/3,15 |
3-phase, delta |
440 |
3,15 |
3x17,3 |
3x4,1 |
ø85x175/226 |
0,7 |
|
CSADG 1-0,44/4 |
3-phase, delta |
440 |
4 |
3x21,9 |
3x5,3 |
ø85x175/226 |
0,7 |
|
CSADG 1-0,44/5 |
3-phase, delta |
440 |
5 |
3x27,4 |
3x6,6 |
ø85x175/226 |
0,8 |
|
CSADG 1-0,44/6,25 |
3-phase, delta |
440 |
6,25 |
3x34,3 |
3x8,2 |
ø85x175/226 |
0,9 |
|
CSADG 1-0,44/7,5 |
3-phase, delta |
440 |
7,5 |
3x41,1 |
3x9,9 |
ø85x175/226 |
0,9 |
|
CSADG 1-0,44/8 |
3-phase, delta |
440 |
8 |
3x43,8 |
3x10,5 |
ø85x245/296 |
0,9 |
|
CSADG 1-0,44/10 |
3-phase, delta |
440 |
10 |
3x54,8 |
3x13,1 |
ø85x245/296 |
1 |
|
CSADG 1-0,44/12,5 |
3-phase, delta |
440 |
12,5 |
3x68,5 |
3x16,4 |
ø85x245/296 |
1,2 |
|
CSADG 1-0,44/14 |
3-phase, delta |
440 |
14 |
3x76,7 |
3x18,4 |
ø85x245/296 |
1,2 |
|
CSADG 1-0,44/15 |
3-phase, delta |
440 |
15 |
3x82,2 |
3x19,7 |
ø85x245/296 |
1,3 |
|
CSADG 1-0,44/20 |
3-phase, delta |
440 |
20 |
3x111,0 |
3x26,2 |
ø110x245/296 |
1,9 |
|
CSADG 1-0,44/25 |
3-phase, delta |
440 |
25 |
3x137,0 |
3x32,8 |
ø110x245/296 |
2,1 |
|
CSADG 3-0,44/25 |
3-phase, delta |
440 |
25 |
3x137,0 |
3x32,8 |
ø136x220/271 |
2,6 |
|
CSADG 1-0,44/28 |
3-phase, delta |
440 |
28 |
3x154,0 |
3x36,8 |
ø110x245/296 |
2,2 |
|
CSADG 3-0,44/30 |
3-phase, delta |
440 |
30 |
3x164,4 |
3x39,4 |
ø136x220/271 |
2,9 |
|
CSADP 3-0,44/33,3 |
3-phase, delta |
440 |
33,3 |
3x183 |
3x43,7 |
ø136x261/324 |
3,8 |
|
CSADP 3-0,44/37,5 |
3-phase, delta |
440 |
37,5 |
3x206 |
3x49,2 |
ø136x261/324 |
3,8 |
|
CSADP 3-0,44/40 |
3-phase, delta |
440 |
40 |
3x219 |
3x52,5 |
ø136x261/324 |
3,8 |
|
CSADP 3-0,44/45 |
3-phase, delta |
440 |
45 |
3x247,0 |
3x59,0 |
ø136x355/418 |
5,2 |
|
CSADP 3-0,44/50 |
3-phase, delta |
440 |
50 |
3x274,0 |
3x65,6 |
ø136x355/418 |
5,2 |
|
CSADP 3-0,44/56 |
3-phase, delta |
440 |
56 |
3x307,0 |
3x73,5 |
ø136x355/418 |
5,2 |
|
rated voltage 440 V, 50 Hz, single phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CVADG 2-0,44/1 |
1-phase |
440 |
1 |
16,4 |
2,3 |
ø85x80/131 |
0,5 |
|
CVADG 2-0,44/1,5 |
1-phase |
440 |
1,5 |
24,7 |
3,4 |
ø85x80/131 |
0,5 |
|
CVADG 2-0,44/1,67 |
1-phase |
440 |
1,67 |
27,5 |
3,8 |
ø85x80/131 |
0,6 |
|
CVADG 2-0,44/2 |
1-phase |
440 |
2 |
32,9 |
4,5 |
ø85x80/131 |
0,6 |
|
CVADG 2-0,44/2,5 |
1-phase |
440 |
2,5 |
41,1 |
5,7 |
ø85x80/131 |
0,6 |
|
CVADG 2-0,44/3,15 |
1-phase |
440 |
3,15 |
51,8 |
7,2 |
ø85x100/151 |
0,6 |
|
CVADG 2-0,44/3,33 |
1-phase |
440 |
3,3 |
54,8 |
7,6 |
ø85x100/151 |
0,6 |
|
CVADG 2-0,44/4 |
1-phase |
440 |
4 |
65,8 |
9,1 |
ø85x100/151 |
0,7 |
|
CVADG 2-0,44/4,16 |
1-phase |
440 |
4,16 |
68,4 |
9,5 |
ø85x100/151 |
0,7 |
|
CVADG 2-0,44/5 |
1-phase |
440 |
5 |
82,2 |
11,4 |
ø85x100/151 |
0,7 |
|
CVADG 1-0,44/6,1 |
1-phase |
440 |
6,1 |
100 |
13,9 |
ø85x175/226 |
0,8 |
|
CVADG 1-0,44/6,25 |
1-phase |
440 |
6,25 |
103 |
14,2 |
ø85x175/226 |
0,9 |
|
CVADG 1-0,44/6,67 |
1-phase |
440 |
6,67 |
110 |
15,2 |
ø85x175/226 |
0,9 |
|
CVADG 1-0,44/8 |
1-phase |
440 |
8 |
132 |
18,2 |
ø85x245/296 |
1 |
|
CVADG 1-0,44/8,33 |
1-phase |
440 |
8,33 |
138 |
18,9 |
ø85x245/296 |
1 |
|
CVADG 1-0,44/10 |
1-phase |
440 |
10 |
164 |
22,7 |
ø85x245/296 |
1,1 |
|
CVADG 1-0,44/12,5 |
1-phase |
440 |
12,5 |
206 |
28,4 |
ø85x245/296 |
1,2 |
|
CVADG 1-0,44/13,3 |
1-phase |
440 |
13,3 |
219 |
30,2 |
ø85x245/296 |
1,2 |
|
CVADG 1-0,44/15 |
1-phase |
440 |
15 |
247 |
34,1 |
ø85x245/296 |
1,3 |
|
CVADG 1-0,44/16,6 |
1-phase |
440 |
16,6 |
273 |
34,1 |
ø110x245/296 |
1,7 |
|
CVAKP 2-0,44/25 |
1-phase |
440 |
25 |
411 |
56,8 |
ø110x245/296 |
2,9 |
|
rated voltage 460 V, 50 Hz, 3 phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CSADG 1-0,46/2,5 |
3 phase, delta |
460 |
2,5 |
3x12,5 |
3x3,1 |
ø85x175/226 |
0,7 |
|
CSADG 1-0,46/5 |
3 phase, delta |
460 |
5 |
3x25,1 |
3x6,3 |
ø85x175/226 |
0,8 |
|
CSADG 1-0,46/6,25 |
3 phase, delta |
460 |
6,25 |
3x31,3 |
3x7,9 |
ø85x175/226 |
0,8 |
|
CSADG 1-0,46/7,5 |
3 phase, delta |
460 |
7,5 |
3x37,6 |
3x9,4 |
ø85x175/226 |
0,9 |
|
CSADG 1-0,46/8 |
3 phase, delta |
460 |
8 |
3x40,1 |
3x10,1 |
ø85x175/226 |
0,9 |
|
CSADG 1-0,46/10 |
3 phase, delta |
460 |
10 |
3x50,1 |
3x12,6 |
ø85x245/296 |
1,1 |
|
CSADG 1-0,46/12,5 |
3 phase, delta |
460 |
12,5 |
3x62,7 |
3x15,7 |
ø85x245/296 |
1,2 |
|
CSADG 1-0,46/15 |
3 phase, delta |
460 |
15 |
3x75,2 |
3x18,8 |
ø85x245/296 |
1,3 |
|
CSADG 1-0,46/19 |
3 phase, delta |
460 |
19 |
3x95,3 |
3x23,8 |
ø110x245/296 |
1,9 |
|
CSADG 1-0,46/20 |
3 phase, delta |
460 |
20 |
3x100 |
3x25,1 |
ø110x245/296 |
2 |
|
CSADG 1-0,46/25 |
3 phase, delta |
460 |
25 |
3x125 |
3x31,4 |
ø110x245/296 |
2,1 |
|
CSADG 1-0,46/26,5 |
3 phase, delta |
460 |
26,5 |
3x133 |
3x37,7 |
ø110x245/296 |
2,2 |
|
CSADG 3-0,46/30 |
3 phase, delta |
460 |
30 |
3x151 |
3x37,7 |
ø136x220/283 |
2,9 |
|
CSADG 3-0,46/33,3 |
3 phase, delta |
460 |
33,3 |
3x167 |
3x41,8 |
ø136x261/324 |
|
|
CSADG 3-0,46/37,5 |
3 phase, delta |
460 |
37,5 |
3x188 |
3x47,1 |
ø136x261/324 |
|
|
CSADG 3-0,46/40 |
3 phase, delta |
460 |
40 |
3x201 |
3x50,2 |
ø136x261/324 |
|
|
CSADP 3-0,46/43 |
3 phase, delta |
460 |
43 |
3x216 |
3x54,0 |
ø136x355/418 |
5,2 |
|
CSADP 3-0,46/50 |
3 phase |
460 |
50 |
3x251 |
3x62,8 |
ø136x355/418 |
5,2 |
|
rated voltage 460 V, 50 Hz, 3 phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CSADG 1-0,48/5 |
3 phase, delta |
480 |
5 |
3x23,0 |
3x6,0 |
ø85x175/226 |
0,9 |
|
CSADG 1-0,48/6,25 |
3 phase, delta |
480 |
6,25 |
3x28,8 |
3x7,5 |
ø85x245/296 |
1 |
|
CSADG 1-0,48/8 |
3 phase, delta |
480 |
8 |
3x36,8 |
3x9,6 |
ø85x245/296 |
1,1 |
|
CSADG 1-0,48/10 |
3 phase, delta |
480 |
10 |
3x46,1 |
3x12,0 |
ø85x245/296 |
1,2 |
|
CSADG 1-0,48/12,5 |
3 phase, delta |
480 |
12,5 |
3x57,6 |
3x15,0 |
ø85x245/296 |
1,4 |
|
CSADG 1-0,48/15 |
3 phase, delta |
480 |
15 |
3x69,1 |
3x18,0 |
ø110x245/296 |
1,7 |
|
CSADG 1-0,48/16,7 |
3 phase, delta |
480 |
16,7 |
3x76,9 |
3x20,1 |
ø110x245/296 |
1,8 |
|
CSADG 1-0,48/20 |
3 phase, delta |
480 |
20 |
3x92,1 |
3x24,1 |
ø110x245/296 |
2 |
|
CSADG 1-0,48/25 |
3 phase, delta |
480 |
25 |
3x115,0 |
3x30,1 |
ø136x220/283 |
2,9 |
|
CSADG 3-0,48/30 |
3 phase, delta |
480 |
30 |
3x138,0 |
3x36,1 |
ø136x220/283 |
2,9 |
|
CSADG 3-0,48/33,3 |
3 phase, delta |
480 |
33,3 |
3x153,0 |
3x40,1 |
ø136x261/324 |
2,9 |
|
CSADG 3-0,48/35 |
3 phase, delta |
480 |
35 |
3x161,0 |
3x42,1 |
ø136x261/324 |
3 |
|
CSADG 3-0,48/37,5 |
3 phase, delta |
480 |
37,5 |
3x173,0 |
3x45,1 |
ø136x261/324 |
3,1 |
|
CSADG 3-0,48/40 |
3 phase, delta |
480 |
480 |
3x184,0 |
3x48,1 |
ø136x261/324 |
3,2 |
|
CSADP 3-0,48/45 |
3 phase, delta |
480 |
45 |
3x207,0 |
3x54,1 |
ø136x355/418 |
5,2 |
|
CSADP 3-0,48/50 |
3 phase, delta |
480 |
50 |
3x230,0 |
3x60,1 |
ø136x355/418 |
5,2 |
|
rated voltage 525 V, 50 Hz, 3 phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CSADG 1-0,525/2 |
3-phase, delta |
525 |
2 |
3x7,7 |
3x2,2 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,525/2,5 |
3-phase, delta |
525 |
2,5 |
3x9,6 |
3x2,7 |
ø85x175/226 |
0,6 |
|
CSADG 1-0,525/3 |
3-phase, delta |
525 |
3 |
3x11,6 |
3x3,3 |
ø85x175/226 |
0,7 |
|
CSADG 1-0,525/3,5 |
3-phase, delta |
525 |
3,5 |
3x13,5 |
3x3,8 |
ø85x175/226 |
0,7 |
|
CSADG 1-0,525/4 |
3-phase, delta |
525 |
4 |
3x15,4 |
3x4,4 |
ø85x175/226 |
0,8 |
|
CSADG 1-0,525/5 |
3-phase, delta |
525 |
5 |
3x19,2 |
3x5,5 |
ø85x175/226 |
0,8 |
|
CSADG 1-0,525/6,25 |
3-phase, delta |
525 |
6,25 |
3x24,1 |
3x6,9 |
ø85x175/226 |
0,9 |
|
CSADG 1-0,525/7 |
3-phase, delta |
525 |
7 |
3x26,9 |
3x7,7 |
ø85x175/226 |
0,9 |
|
CSADG 1-0,525/7,5 |
3-phase, delta |
525 |
7,5 |
3x28x9 |
3x8,2 |
ø85x245/296 |
0,9 |
|
CSADG 1-0,525/8 |
3-phase, delta |
525 |
8 |
3x30,8 |
3x8,8 |
ø85x245/296 |
0,9 |
|
CSADG 1-0,525/10 |
3-phase, delta |
525 |
10 |
3x38,5 |
3x11,0 |
ø85x245/296 |
1 |
|
CSADG 1-0,525/12,5 |
3-phase, delta |
525 |
12,5 |
3x48,1 |
3x13,7 |
ø85x245/296 |
1,1 |
|
CSADG 1-0,525/14 |
3-phase, delta |
525 |
14 |
3x53,9 |
3x16,5 |
ø85x245/296 |
1,2 |
|
CSADG 1-0,525/15 |
3-phase, delta |
525 |
15 |
3x57,7 |
3x16,5 |
ø85x245/296 |
1,3 |
|
CSADG 1-0,525/18,5 |
3-phase, delta |
525 |
18,5 |
3x71,2 |
3x20,4 |
ø110x245/296 |
1,8 |
|
CSADG 1-0,525/20 |
3-phase, delta |
525 |
20 |
3x77,0 |
3x22,0 |
ø110x245/296 |
1,9 |
|
CSADG 1-0,525/21,5 |
3-phase, delta |
525 |
21,5 |
3x82,8 |
3x23,7 |
ø110x245/296 |
1,9 |
|
CSADG 1-0,525/25 |
3-phase, delta |
525 |
25 |
3x96,2 |
3x27,5 |
ø110x245/296 |
2,1 |
|
CSADG 3-0,525/30 |
3-phase, delta |
525 |
30 |
3x115,5 |
3x33,0 |
ø136x220/271 |
3,3 |
|
CSADP 3-0,525/40 |
3-phase, delta |
525 |
40 |
3x154,0 |
3x44,0 |
ø136x261/324 |
4 |
|
CSADP 3-0,525/50 |
3-phase, delta |
525 |
50 |
3x192,5 |
3x55,0 |
ø136x355/418 |
5,5 |
|
rated voltage 580 V, 50 Hz, 3 phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CSADG 1-0,58/10 |
3-phase, delta |
580 |
10 |
3x31,5 |
3x10,0 |
ø85x245/296 |
|
|
CSADG 1-0,58/17 |
3-phase, delta |
580 |
17 |
3x53,6 |
3x16,9 |
ø110x245/296 |
|
|
CSADG 1-0,58/20 |
3-phase, delta |
580 |
20 |
3x63,1 |
3x19,9 |
ø110x245/296 |
|
|
CSADG 1-0,58/25 |
3-phase, delta |
580 |
25 |
3x78,9 |
3x24,9 |
ø110x245/296 |
2,1 |
|
CSADP 3-0,58/50 |
3-phase, delta |
580 |
50 |
3x157,7 |
3x49,8 |
ø136x355/418 |
5,2 |
|
rated voltage 690 V, 50 Hz, 3 phase |
|||||||
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CSADG 1-0,69/5 |
3-phase, delta |
690 |
5 |
3x11,2 |
3x4,2 |
ø85x245/296 |
0,8 |
|
CSADG 1-0,69/6,25 |
3-phase, delta |
690 |
6,25 |
3x13,9 |
3x5,2 |
ø85x245/296 |
0,9 |
|
CSADG 1-0,69/10 |
3-phase, delta |
690 |
10 |
3x22,3 |
3x8,4 |
ø85x245/296 |
1 |
|
CSADG 1-0,69/12,5 |
3-phase, delta |
690 |
12,5 |
3x27,9 |
3x10,5 |
ø85x245/296 |
1,2 |
|
CSADG 1-0,69/13,3 |
3-phase, delta |
690 |
13,3 |
3x29,6 |
3x11,1 |
ø85x245/296 |
1,2 |
|
CSADG 1-0,69/15 |
3-phase, delta |
690 |
15 |
3x33,6 |
3x12,5 |
ø85x245/296 |
1,3 |
|
CSADG 1-0,69/16,6 |
3-phase, delta |
690 |
16,6 |
3x37,0 |
3x13,9 |
ø110x245/296 |
1,6 |
|
CSADG 1-0,69/18 |
3-phase, delta |
690 |
18 |
3x40,1 |
3x13,9 |
ø110x245/296 |
1,8 |
|
CSADG 1-0,69/20 |
3-phase, delta |
690 |
20 |
3x44,8 |
3x16,8 |
ø110x245/296 |
2,1 |
|
CSADG 1-0,69/24 |
3-phase, delta |
690 |
24 |
3x53,5 |
3x20,1 |
ø110x245/296 |
2,1 |
|
CSADG 1-0,69/25 |
3-phase, delta |
690 |
25 |
3x55,7 |
3x20,9 |
ø110x245/296 |
2,1 |
|
CSADG 3-0,69/30 |
3-phase, delta |
690 |
30 |
3x66,9 |
3x25,1 |
ø136x220/271 |
3,3 |
|
CSADP 3-0,69/40 |
3-phase, delta |
690 |
40 |
3x89,2 |
3x33,4 |
ø136x261/324 |
4 |
|
CSADP 3-0,69/50 |
3-phase, delta |
690 |
50 |
3x111,4 |
3x41,8 |
ø136x355/418 |
5,2 |
|
Type |
Connection |
Voltage |
Power |
Capacitance |
Current |
Dimensions |
Weight |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
[mm] |
[kg] |
||
|
CSADG 1-0,8/12,5 |
3-phase, delta |
800 |
12,5 |
3x20,7 |
3x9,0 |
ø110x220/271 |
1,9 |
|
CSADG 1-0,8/20 |
3-phase, delta |
800 |
20 |
3x33,2 |
3x14,4 |
ø136x220/271 |
2,5 |
|
CSADG 1-0,8/25 |
3-phase, delta |
800 |
25 |
3x41,5 |
3x18,0 |
ø136x220/271 |
2,8 |

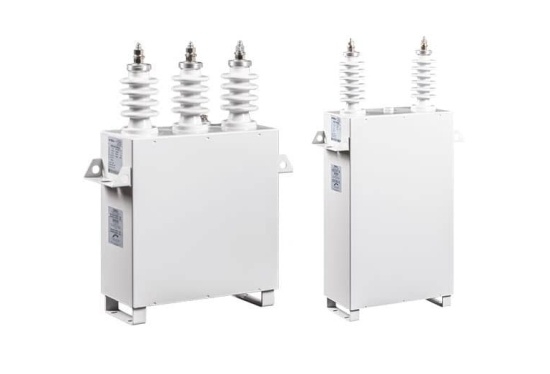

Medium voltage power capacitors
Capacitors type CPEFS 23 - three phase
|
≥1 000 V and ≤7 200 V |
||||
|
Type |
Voltage |
Power |
Capacitance |
Current |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
|
|
CPEFS 23-3,3/25 |
3 300 |
25 |
3x7,3 |
3x4,4 |
|
CPEFS 23-3,3/50 |
3 300 |
50 |
3x14,6 |
3x8,8 |
|
CPEFS 23-3,3/100 |
3 300 |
100 |
3x29,2 |
3x17,5 |
|
CPEFS 23-3,3/150 |
3 300 |
150 |
3x43,8 |
3x26,3 |
|
CPEFS 23-6,3/25 |
6 300 |
25 |
3x2,0 |
3x2,3 |
|
CPEFS 23-6,3/50 |
6 300 |
50 |
3,4,0 |
3x4,6 |
|
CPEFS 23-6,3/100 |
6 300 |
100 |
3x8,0 |
3x9,2 |
|
CPEFS 23-6,3/150 |
6 300 |
150 |
3x12,0 |
3x13,8 |
|
CPEFS 23-6,3/200/WF |
6 300 |
200 |
3x16,0 |
3x18,4 |
|
CPEFS 23-6,3/250 |
6 300 |
250 |
3x20,0 |
3x22,9 |
|
CPEFS 23-6,3/300/WF |
6 300 |
300 |
3x24,1 |
3x27,5 |
|
CPEFS 23-6,3/350/WF |
6 300 |
350 |
3x28,1 |
3x32,1 |
|
CPEFS 23-6,3/400/WF |
6 300 |
400 |
3x32,1 |
3x36,7 |
|
CPEFS 23-6,3/450/WF |
6 300 |
450 |
3x36 |
3x41,2 |
|
CPEFS 23-6,3/500/WF |
6 300 |
500 |
3x40,1 |
3x45,9 |
|
CPEFS 23-6,3/550 |
6 300 |
550 |
3x44,1 |
3x50,5 |
|
CPEFS 23-6,3/600/WF |
6 300 |
600 |
3x48,1 |
3x55,1 |
|
CPEFS 23-6,3/650 |
6 300 |
650 |
3x52,1 |
3x59,6 |
|
CPEFS 23-6,3/700 |
6 300 |
700 |
3x56,1 |
3x64,2 |
|
CPEFS 23-6,6/25 |
6 600 |
25 |
3x1,8 |
3x2,2 |
|
CPEFS 23-6,6/50 |
6 600 |
50 |
3x3,7 |
3x4,4 |
|
CPEFS 23-6,6/100 |
6 600 |
100 |
3x3,7 |
3x4,4 |
|
CPEFS 23-6,6/150 |
6 600 |
150 |
3x11,0 |
3x13,1 |
|
CPEFS 23-6,6/200/WF |
6 600 |
200 |
3x14,6 |
3x17,5 |
|
CPEFS 23-6,6/250 |
6 600 |
250 |
3x18,3 |
3x21,9 |
|
CPEFS 23-6,6/300 |
6 600 |
300 |
3x21,9 |
3x26,3 |
|
CPEFS 23-6,6/350 |
6 600 |
350 |
3x25,6 |
3x30,7 |
|
CPEFS 23-6,6/400 |
6 600 |
400 |
3x229,2 |
3x35,0 |
|
CPEFS 23-6,6/450/WF |
6 600 |
450 |
3x32,9 |
3x39,4 |
|
CPEFS 23-6,6/500/WF |
6 600 |
500 |
3x36,5 |
3x43,8 |
|
CPEFS 23-6,6/550/WF |
6 600 |
550 |
3x40,2 |
3x48,2 |
|
CPEFS 23-6,6/600 |
6 600 |
600 |
3x43,8 |
3x52,5 |
|
CPEFS 23-6,6/650/WF |
6 600 |
650 |
3x47,5 |
3x56,9 |
|
CPEFS 23-7,2/50 |
7 200 |
50 |
3X3,1 |
3X4,0 |
|
CPEFS 23-7,2/100 |
7 200 |
100 |
3x36,1 |
3x8,0 |
|
CPEFS 23-7,2/150 |
7 200 |
150 |
3x9,2 |
3x12,0 |
|
CPEFS 23-7,2/200/WF |
7 200 |
200 |
3x12,3 |
3X16,1 |
|
CPEFS 23-7,2/250/WF |
7 200 |
250 |
3x15,4 |
3x20,1 |
|
CPEFS 23-7,2/300 |
7 200 |
300 |
3x18,4 |
3x24,1 |
|
CPEFS 23-7,2/350 |
7 200 |
350 |
3x21,5 |
3x28,1 |
|
CPEFS 23-7,2/400 |
7 200 |
400 |
3x24,6 |
3x32,1 |
|
CPEFS 23-7,2/450 |
7 200 |
450 |
3x27,6 |
3x36,1 |
|
CPEFS 23-7,2/500/WF |
7 200 |
500 |
3x30,7 |
3x40,1 |
|
CPEFS 23-7,2/550 |
7 200 |
550 |
3x33,8 |
3x44,2 |
|
CPEFS 23-7,2/600 |
7 200 |
600 |
3x36,8 |
3x48,2 |
|
CPEFS 23-7,2/650 |
7 200 |
650 |
3x39,9 |
3x52,2 |
|
|
||||
|
> 7 200 V and ≤12 000 V |
||||
|
Type |
Voltage |
Power |
Capacitance |
Current |
|
UN [V] |
QN [kvar] |
CN [µF] |
IN [A] |
|
|
CPEFS 23-7,35/100 |
7 350 |
100 |
3x5,9 |
3x7,9 |
|
CPEFS 23-7,35/150 |
7 350 |
150 |
3x8,8 |
3x11,8 |
|
CPEFS 23-7,35/200 |
7 350 |
200 |
3x11,8 |
3x15,7 |
|
CPEFS 23-10,5/400/WF |
10 050 |
400 |
3x11,5 |
3 x 22,0 |
|
CPEFS 23-10,5/450/WF |
10 050 |
450 |
3x13,0 |
3 x 24,7 |
Induction heating capacitors
|
Water cooled capacitors 800 - 10 000 Hz up to 500 kvar |
||||||
|
Type |
Frequency |
Voltage |
Capacitance |
Tapping |
Power |
Current |
|
fN [Hz] |
UN [V] |
CN [µF] |
capacitance |
QN [kvar] |
IN [A] |
|
|
|
|
|
[µF] |
|
|
|
|
FRJJS 2040-0,8/32/4 |
800 |
32 |
4x8,00 |
4 000 |
515 |
643 |
|
FRJJS 2040-1,0/20/5 |
1 000 |
20 |
4x5,00 |
5 000 |
628 |
628 |
|
FRJJS 2040-1,3/16/5 |
1 300 |
16 |
4x4,00 |
5 000 |
850 |
653 |
|
FRJJS 2040-1,5/12/5 |
1 500 |
12 |
4x3,00 |
5 000 |
848 |
566 |
|
FRJJS 2040-1,8/8/6 |
1 800 |
8 |
4x2,00 |
6 000 |
977 |
543 |
Induction heating up to 1 760 kVAr, 3 kHz
|
Type FRJJS 3040 |
||||||
|
Type |
Voltage |
Capacit. |
Tapping |
Frequency |
Power |
Current |
|
UN [V] |
CN [µF] |
Capacit. |
fN [Hz] |
QN [kvar] |
IN [A] |
|
|
|
|
[µF] |
|
|
|
|
|
FRJJS 3040-0,7/80/2,5 |
700 |
80 |
4x20,00 |
2 500 |
616 |
880 |
|
FRJJS 3040-0,8/60/3 |
800 |
60 |
4x15,00 |
3 000 |
724 |
905 |
|
FRJJS 3040-1,0/56/2,5 |
1 000 |
56 |
4x14,00 |
2 500 |
880 |
880 |
|
FRJJS 3040-1,8/28/2,5 |
1 800 |
28 |
4x7,00 |
2 500 |
1 425 |
792 |
|
FRJJS 3040-2,0/21/3 |
2 000 |
21 |
4x5,25 |
3 000 |
1 583 |
792 |
|
Type FRJJS 3041 |
||||||
|
Type |
Voltage |
Capacit. |
Tapping |
Frequency |
Power |
Current |
|
UN [V] |
CN [µF] |
Capacit. |
fN [Hz] |
QN [kvar] |
IN [A] |
|
|
|
|
[µF] |
|
|
|
|
|
FRJJS 3041-0,8/128/1,5 |
800 |
128 |
4x32,00 |
1 500 |
772 |
965 |
|
FRJJS 3041-0,8/160/1,1 |
800 |
160 |
4x40,00 |
1 100 |
708 |
885 |
|
FRJJS 3041-1,0/105/1,5 |
1 000 |
105 |
4x26,25 |
1 500 |
990 |
990 |
|
FRJJS 3041-1,2/80/1,5 |
1 200 |
80 |
4x20,00 |
1 500 |
1086 |
905 |
|
FRJJS 3041-1,3/60/2 |
1 300 |
60 |
4x15,00 |
2 000 |
1 274 |
980 |
|
FRJJS 3041-1,8/42/2 |
1 800 |
42 |
4x10,50 |
2 000 |
1 710 |
950 |
|
FRJJS 3041-2,0/28/2,5 |
2 000 |
28 |
4x7,00 |
2 500 |
1 760 |
880 |
Induction heating up to 2 000 kVAr
|
Type FRJJS/FRHJS 3030 |
||||||
|
Type |
Frequency |
Voltage |
Capacitance |
Tapping |
Power |
Current |
|
fN [Hz] |
UN [V] |
CN [µF] |
capacitance |
QN [kvar] |
IN [A] |
|
|
|
|
|
[µF] |
|
|
|
|
FRJJS 3030-0,6/128/2,4 |
600 |
128 |
2 400 |
3x42,67 |
696 |
1 158 |
|
FRJJS 3030-0,8/103,5/2,4 |
800 |
103,5 |
2 400 |
3x34,50 |
1 000 |
1 250 |
|
FRJJS 3030-1,0/60/3,0 |
1 000 |
60 |
3 300 |
3x20,00 |
1 131 |
1 131 |
|
FRJJS 3030-1,2/48/3,3 |
1 200 |
48 |
3 300 |
3x16,00 |
1 433 |
1 194 |
|
FRJJS 3030-1,5/36/3,3 |
1 500 |
36 |
3 300 |
3x12,00 |
1 680 |
1 120 |
|
FRJJS 3030-2,0/20/4 |
2 000 |
20 |
4 000 |
3x6,67 |
2 000 |
1 006 |
Induction heating up to 4 000 kVAr
|
Type |
Voltage |
Capacitance |
Tapping |
Frequency |
Power |
Current |
|
UN [V] |
CN [µF] |
capacitance |
fN [Hz] |
QN [kvar] |
IN [A] |
|
|
|
|
[µF] |
|
|
|
|
|
FRJJS 5225-0,6/2x48,6/5 |
600 |
97,2 |
2x48,60 |
5 000 |
1 099 |
1 832 |
|
FRJJS 5225-0,8/2x55/6 |
800 |
110 |
2x55,00 |
6 000 |
2 654 |
3 318 |
|
Type FRJJS 5250 |
||||||
|
Type |
Voltage |
Capacitance |
Tapping |
Frequency |
Power |
Current |
|
UN [V] |
CN [µF] |
capacitance |
fN [Hz] |
QN [kvar] |
IN [A] |
|
|
|
|
[µF] |
|
|
|
|
|
FRJJS 5232-0,6/2x132,5/4 |
600 |
265 |
2x132,50 |
4 000 |
2 400 |
4 000 |
|
FRJJS 5232-0,6/2x175/3 |
600 |
350 |
2x175,00 |
3 000 |
2 375 |
3 958 |
|
FRJJS 5232-0,75/2x80/4 |
750 |
160 |
2x80,00 |
4 000 |
2 828 |
3 771 |
|
FRJJS 5232-0,75/2x106/4 |
750 |
212 |
2x106,00 |
4 000 |
3 000 |
4 000 |
|
FRJJS 5232-0,8/2x45/8 |
800 |
90 |
2x45,00 |
8 000 |
2 895 |
3 619 |
|
FRJJS 5232-0,8/2x100/2,5 |
800 |
200 |
2x100,00 |
2 500 |
2 011 |
2 514 |
|
FRJJS 5232-0,8/2x132,5/3 |
800 |
265 |
2x132,50 |
3 000 |
3 200 |
4 000 |
|
Type FRJJS 5260 |
||||||
|
Type |
Voltage |
Capacitance |
Tapping |
Frequency |
Power |
Current |
|
UN [V] |
CN [µF] |
capacitance |
fN [Hz] |
QN [kvar] |
IN [A] |
|
|
|
|
[µF] |
|
|
|
|
|
FRJJS 5240-0,8/2x120/3 |
800 |
240 |
2x120,00 |
3 000 |
2 900 |
3 620 |
|
FRJJS 5240-0,8/2x170/2,2 |
800 |
340 |
2x170,00 |
2 200 |
3 000 |
3 750 |
|
FRJJS 5240-1,0/2x265/2,4 |
1 000 |
530 |
2x265,00 |
2 400 |
4 000 |
Řadiče pro tramvaje
Kontroléry pro lehká městská a příměstská kolejová vozidla - všechny řadiče mají volitelný tvar a provedení rukojeti (výklopná / pevná, tvar "T", hruška) a volitelný konektor - Ilme, Harting, ŠR, Gimota atd. Jsou možné také další úpravy.
Provedení odpovídá normě EN60077.
|
Typ |
Jmenovité napětí |
I max (A) |
Poznámka |
|
HH128 |
24V DC |
1 |
Rukojeť výklopná do strany pro funkci např. zvonek, dálková světla. |
|
HH220 |
24V DC |
1 |
Plně otočná rukojeť kolem osy páky. |
|
HH220/NO |
24V DC |
1 |
Plně otočná rukojeť kolem osy páky. |
|
HH220/BV |
24V DC |
1 |
Rukojeť robustní - T s tlačítkem zvonce, částečně otočná kolem osy páky. |
|
HH263 |
24V DC |
1 |
Rukojeť výklopná do strany pro funkci např. zvonec, dálková světla. |
|
HH263/15T |
24V DC |
1 |
Rukojeť výklopná do strany pro funkci např. zvonec, dálková světla. |
|
HH263/BR |
24V DC |
1 |
Rukojeť robustní - T s tlačítkem zvonce, částečně otočná kolem osy páky. |
Řadiče pro lokomotivy
Kontroléry pro lokomotivy - všechny řadiče mají volitelný tvar a provedení rukojeti (výklopná / pevná, tvar "T", hruška) a volitelný konektor - Ilme, Harting, ŠR, Gimota atd. Jsou možné i další zákaznické úpravy.
Provedení odpovídá normě EN60077.
|
Typ |
Jmenovité napětí |
I max (A) |
Užití |
|
HH231 |
24V DC |
1 |
Reverz |
|
HH225 |
24V DC |
1 |
Přímočinná brzda |
|
HH226 |
24V DC |
1 |
Přímočinná brzda |
|
HH228 |
24V DC |
1 |
Přímočinná brzda |
|
HH222 |
24V DC |
1 |
Samočinná brzda |
|
HH222/V |
24V DC |
1 |
Samočinná brzda |
|
HH237 |
24V DC |
1 |
Elektrodynamická brzda |
|
HH223 |
24V DC |
1 |
Integrační |
|
HH223/RT |
24V DC |
1 |
Integrační |
|
HH229 |
24V DC |
1 |
Integrační |
|
HH229/A |
24V DC |
1 |
Integrační |
|
HH232 |
24V DC |
1 |
Integrační |
|
HH236 |
24V DC |
1 |
Integrační |
|
HH238 |
24V DC |
1 |
Integrační |
|
HH235 |
Hlavní obvod |
1 |
Volič směru a |
|
HH240 |
24V DC |
1 |
Volič směru a |
|
HH79/AU |
24V DC |
1 |
Volič směru a |
|
HH2L233 |
24V DC |
1 |
Volič směru a |
|
HH260 |
24V DC |
1 |
Volič směru a |
|
HH230 |
24V DC |
1 |
Stupňovitý volič jízdy-brzdy |
|
HH230/L |
24V DC |
1 |
Stupňovitý volič jízdy-brzdy |
Kolejnicové brzdy
|
Kolejnicové brzdy jsou určeny pro kolejová vozidla městské hromadné dopravy. Slouží k brzdění vozidla třením o kolejnici a plní funkci spíše záchranou a nouzovou. Dodáváme jak klasické typy pro nasazení ve starších typech tramvají, ale také nová provedení určená pro moderní nízkopodlažní vozidla. |
|
Typ |
Přitažlivá síla |
Hmotnost |
Napětí |
|
FC33 |
60kN |
160kg |
24V |
|
FC34 |
70kN |
172kg |
24V |
|
FC35 |
60kN |
160kg |
24V |
|
FC38 |
70kN |
172kg |
24V |
|
FC39 |
70kN |
172kg |
24V |
|
FC41 |
70kN |
175kg |
24V |
|
FC42 |
70kN |
175kg |
24V |
|
FC62AU |
35kN |
55kg |
24V |
|
FC63AU |
70kN |
110kg |
24V |
|
FC64AU |
70kN |
145kg |
24V |
Stejnosměrné silové a pomocné stykače
|
Stykače jsou přístroje, které slouží ke spínání elektrických obvodů pod proudem. |
|
|
Typ |
Jmenovitý proud |
Jmenovité napětí |
Použití |
|
SA261 |
63A |
110V |
Pomocné obvody |
|
SA781 |
200A |
750V |
Pomocné reverzní obvody |
|
SC11 |
500A |
110V |
Shuntovací |
|
SC12 |
200A |
110V |
Shuntovací |
|
SL11 |
350A |
750V |
Linkový stykač / jistič |
|
SD11 |
1000A |
750V |
Silové trakční obvody |
|
SD18 |
800A |
750V |
Silové trakční obvody |
Stejnosměrné relé
|
Stejnosměrné relé jsou elektrické přístroje založené na elektromagnetickém principu. Jejich použití je všestranné a to jak ve stacionárních tak v trakčních aplikacích. |
|
Typ |
Jmenovitý proud |
Jmenovité napětí |
Použití |
|
RA35 |
7A |
24 - 110V |
blokovací |
|
RA39 |
7A |
24 - 110V |
se západkou |
|
RA40 |
7A |
750V |
vysokonapěťové |
|
RA41 |
7A |
24 - 110V |
proudové |
|
RA110 |
7A |
24 - 110V |
izolační |
|
RA221 |
7A |
24 - 110V |
blokování brzdy |
|
RA227 |
7A |
24 - 110V |
signalizační |
|
RA226 |
7A |
24 - 110V |
všeobecné použití |
|
RD11 |
7A |
24 - 110V |
všeobecné použití |
Přepínače
|
Přepínače jsou přístroje, které slouží k přepínání různých elektrických obvodů kolejového vozidla bez zatížení. Používají se např. jako přepínače směru chodu lokomotivy. |
|
Typ |
Jmenovitý proud |
Jmenovité napětí |
Počet kontaktů |
|
BC34 |
630A |
750V |
1 skupina kontaktů |
|
BC33 |
630A |
750V |
2 skupiny kontatků |
|
BC37 |
630A |
1500V |
1 skupina kontaktů |
|
BC38 |
800A |
1500V |
2 skupiny kontatků |
|
BC45 |
315A |
1500V |
1 skupina kontaktů |
|
BC46 |
630A |
1500V |
2 skupiny kontatků |
|
BC47 |
800A |
1500V |
2 skupiny kontatků |
Odpojovače a přepojovače
|
Tyto přístroje slouží k bezpečnému odpojení nebo přepojení elektrických silových obvodů kolejových vozidel bez zatížení. |
|
Typ |
Jmenovitý proud |
Jmenovité napětí |
Použití |
Poznámka |
|
FR26 |
630A |
750V |
Odpojovač - uzemňovač pro tramvaje s pojistkovou skříní. |
Ruční ovládání |
|
FR29 |
400A |
750V |
Pro tramvaje - 5 pólů |
Ruční ovládání |
|
FR11 |
100A |
24V |
Odpojovač baterie |
